3D - UV Map 3DS Max . . . . Help !

Utilise la fonction relax via ta fenêtre edit uvws (tools)

ton gauche droite et inverser, faire du mapping sans faire de relax dans les zones qui sont arrondis en 3d... forcement à des endroits tu vas obligatoirement avoir des déformations de logos / lignes etc...

y a un paquet de tutoriels 3dsmax sur youtube, je t'aurai bien dit d'aller voir les miennes mais ma chaine youtube a été détruite par des trous du cul en début d'année et sur twitch reste que quelques lives... mais ça peut toujours aider :

Quelques trucs pour améliorer l'uv map, même si chacun les fait à sa sauce :

- Fais la map sur une copie du modèle pour te faciliter le boulot. Ca te permet de travailler un peu sur le maillage pour faciliter le boulot sur l'uvmap ou bien d'agrandir le modèle si l'échelle est trop petite pour bien travailler. Après tu pourras la réimporter sur le modèle initial. Il faut juste éviter de supprimer quoi que ce soit dans la géométrie.

- Un petit travail à faire sur les parties du maillage qu'on va peindre d'un bloc (par exemple le toit avec les deux ouvrants et l'arrière) : tu soudes les points qui sont à la frontière (weld vertices avec la plus petite marge possible pour ne souder que les points qui ont les mêmes coordonnées) et ensuite tu les alignes sur le même plan pour avoir une surface lisse. Une fois que tu as fait ça, un bon relax sur la totalité donne une map avec quasi 0 déformation.

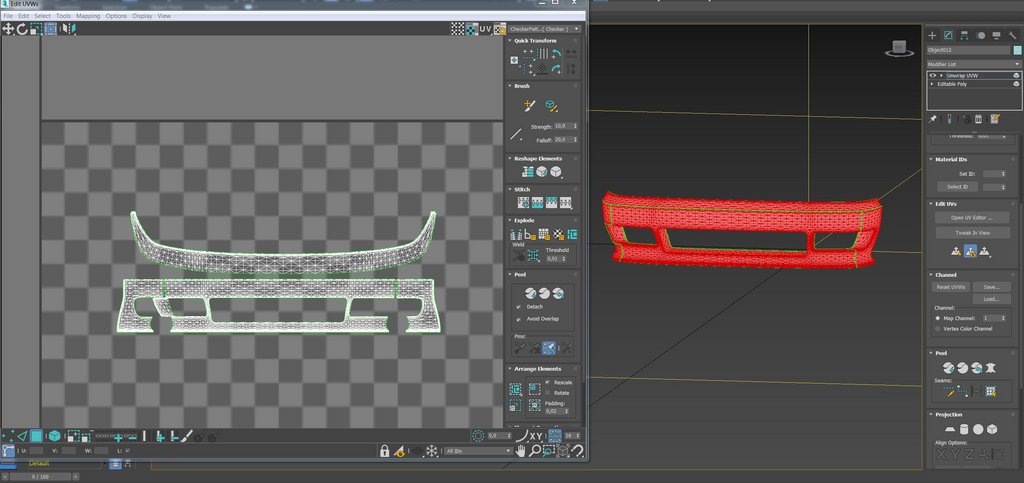

- Pour les parties complexes comme le bouclier, le premier truc à faire dans l'uv map est de sélectionner les parties qui sont perpendiculaires et de les mapper à part. Une fois que tu les as mises à part, il doit te rester un maillage à peu près homogène et là un relax fonctionnera. S'il y a des trous dans la géométrie qui sabotent un relax, tu as au moins deux options : (i) mapper la géométrie en plusieurs parties et ensuite les assembler dans l'uv map ou (ii) combler le trou dans le maillage, mapper le tout, relaxer, puis détruire dans le maillage les faces que tu as rajoutées. Une fois que le bloc principal a une bonne map, tu peux y assembler une à une certaines parties perpendiculaires si elles sont peintes ensemble, par exemple le haut du bouclier, et relaxer uniquement ces parties.

Désolé pour le blabla, c'est plus facile à montrer qu'à expliquer par écrit.

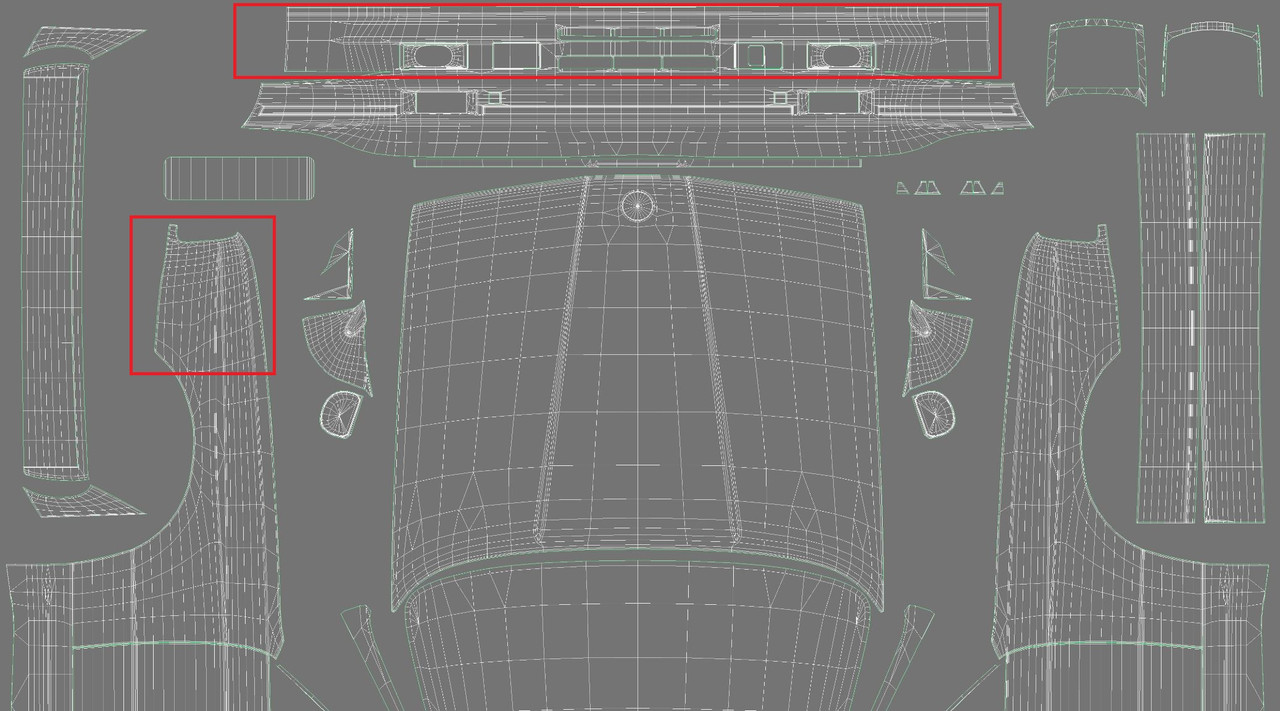

Deux trucs par rapport à ta dernière uv map :

- Tu devrais l'agrandir pour qu'elle remplisse bien l'espace disponible. Sinon les skins perdent en résolution pour rien.

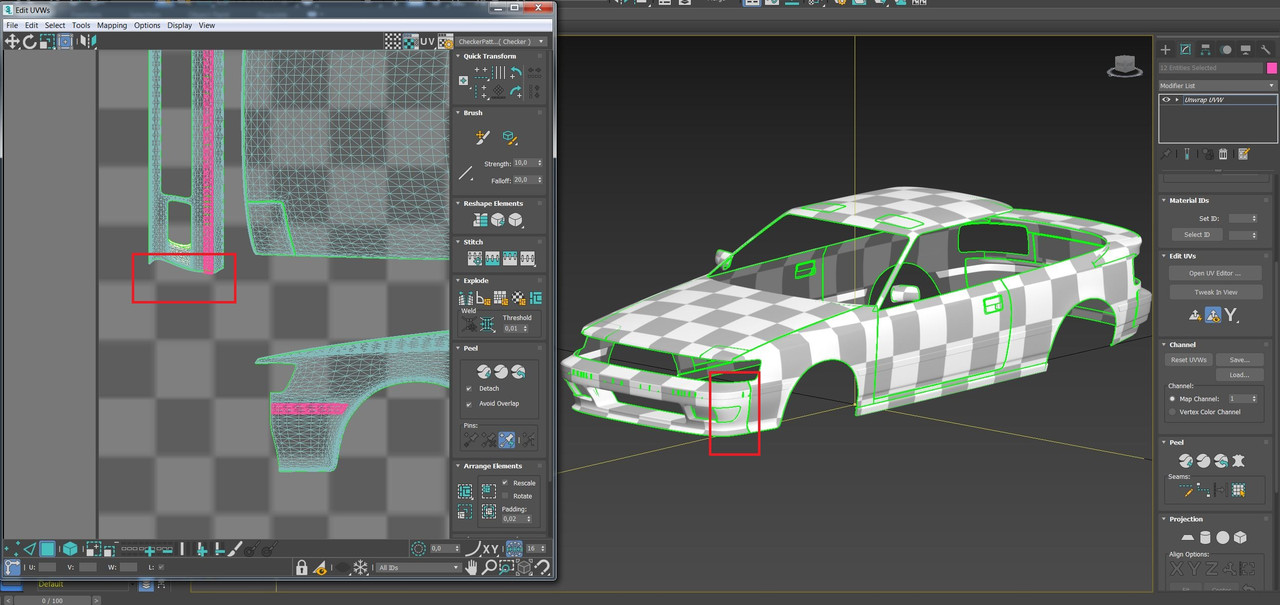

- A vue de nez tu vas avoir une déformation sur le haut des ailes et des portières. Ce sont ces parties là que tu peux surtout améliorer avec un relax (sans toucher aux parties verticales du dessous).

Une résolution 4096 avec une uvmap qui couvre la moitié de l'espace disponible, c'est équivalent à une résolution 2048 avec une map optimisée, sauf que tu utilises le double de la mémoire pour rien. Si tu regardes une uvmap d'un modèle de jeu pro comme celle que tu as postée plus haut, tout l'espace ou presque est utilisé. Il faut juste laisser un peu de marge entre les blocs d'uv pour éviter que ça bave que lorsque le jeu utilise une petite résolution de la texture.

Dans 3dsMax tu as un outil "pack UVs" qui optimise l'espace automatiquement. Si tu veux garder des blocs ensemble dans l'opération, tu les groupes dans UnwrapUVW avant d'utiliser Pack UVs.

Relax fonctionne uniquement sur les points que tu sélectionnes. L'outil de sélection pinceau dans UVUnwrap est assez pratique pour ça.
